Περιγραφή προϊόντων

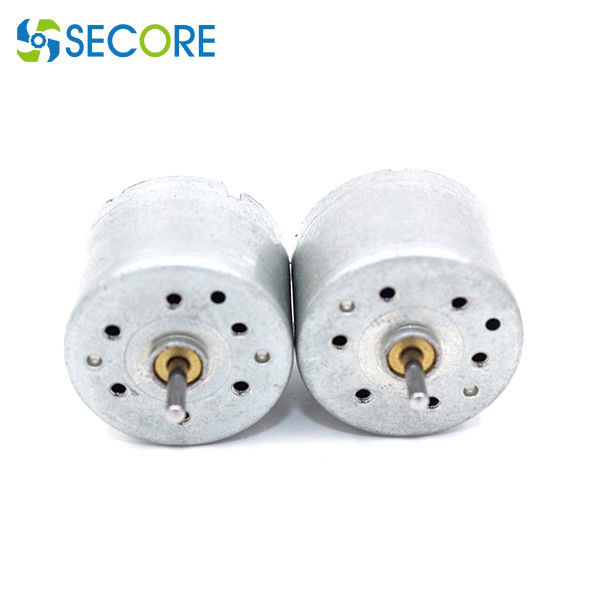

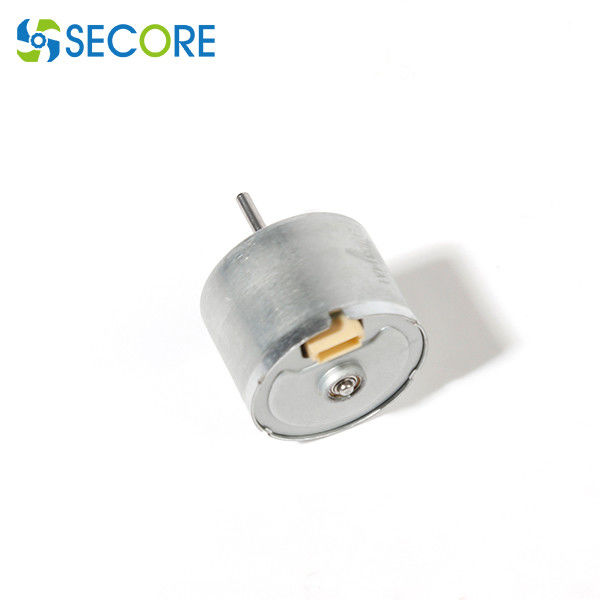

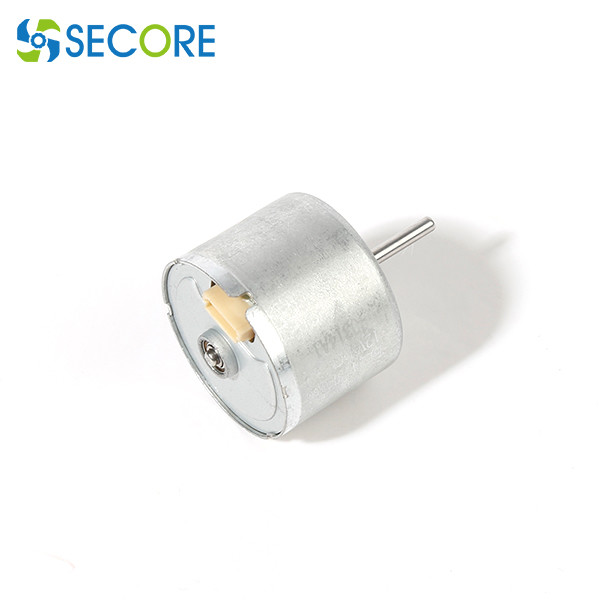

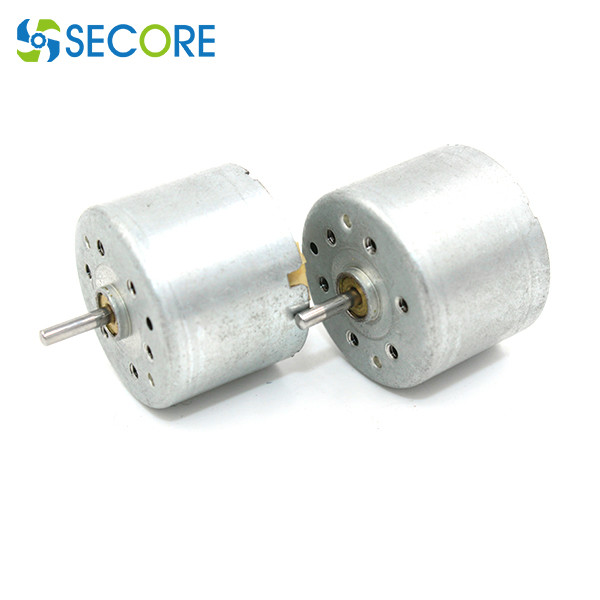

6V 12V 24V 24*18mm αβούρτσιστος ηλεκτρικός κινητήρας 7000RPM BLDC για την υδραντλία
Πληροφορίες προϊόντων:
Μέγεθος: φ24.0* 18.0mm
Ενσωματωμένος οδηγός
Ευρεία σειρά ταχύτητας σφυγμού PWM
Δεξιόστροφα/αντίθετα προς τη φορά των δεικτων του ρολογιού περιστροφή
FG η ταχύτητα ανατροφοδοτεί το σήμα
Χαμηλό EMC
Χαμηλού θορύβου
Μακρά ζωή: 20000hours λεπτό.
Over-current προστασία
Over-voltage προστασία
Προστασία κάτω από-τάσης
Οι διαταγές cOem και ODM είναι ευπρόσδεκτες
Το σχέδιο μπορεί να προσαρμοστεί
ΠΡΟΤΥΠΟ
|
ΤΑΣΗ
|
ΚΑΝΕΝΑ ΦΟΡΤΙΟ
|
ΣΤΗ ΜΕΓΙΣΤΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ
|
ΣΤΑΒΛΟΣ
|
ΛΕΙΤΟΥΡΓΙΑ
ΣΕΙΡΑ
|
ΕΚΤΙΜΗΜΕΝΟΣ
|
SPEED
|
ΤΡΕΧΩΝ
|
SPEED
|
ΤΡΕΧΩΝ
|
ΡΟΠΗ
|
ΠΑΡΑΓΩΓΗ
|
ΡΟΠΗ
|
ΤΡΕΧΩΝ
|
r/min
|
Α
|
r/min
|
Α
|
g.cm
|
W
|
g.cm
|
Α
|
BLS2418I-V1
|
5V~9V
|
6V
|
7230
|
0,14
|
5784
|
0,543
|
29.5
|
1,751
|
147.6
|
2,157
|
BLS2418I-V2
|
8V~16V
|
12V
|
6430
|
0,05
|
5080
|
0,194
|
22.8
|
1,188
|
108.6
|
0,738
|
BLS2418I-V3
|
8V~26V
|
24V
|
8900
|
0,045
|
6942
|
0,164
|
28.7
|
2.04
|
130.2
|
0,588
|
Γενικά επιλέξτε την κατάλληλη ισχύ, την τάση, την ταχύτητα, τη ροπή και το μέγεθος σωμάτων σύμφωνα με την πραγματική κατάσταση (φορτίο, μέγεθος δομών, κ.λπ.), και έπειτα ταιριάξτε με την αβούρτσιστη κίνηση σύμφωνα με τις συγκεκριμένες παραμέτρους της επιλεγμένης ΣΥΝΕΧΟΎΣ αβούρτσιστης μηχανής.
Οι παράμετροι είναι: Η τάση παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος, εκτίμησε την ισχύ παραγωγής, εκτίμησε τη ροπή φορτίων, εκτίμησε τη λειτουργούσα ταχύτητα και την κατεύθυνση της περιστροφής της αβούρτσιστης ΣΥΝΕΧΟΥΣ μηχανής: δεξιόστροφα, αντίθετα προς τη φορά των δεικτων του ρολογιού ή και οι δύο απαιτούνται, και ο συνεχής κύκλος καθήκοντος της μηχανής μπορεί να είναι σύμφωνα με μια ορισμένη χρονική λειτουργία, το περιβάλλον που η ΣΥΝΕΧΗΣ αβούρτσιστη μηχανή προσαρμόζεται σε: εσωτερική, υπαίθριος, ωκεάνιος, υψηλή πίεση, υψηλής θερμοκρασίας, υψηλή υγρασία, διαβρωτικό αέριο, η δομή της φλάντζας έχει δύο τύπους δομής, τετραγώνου και κύκλων, και μήκος του σώματος
1.When που επιλέγει το πρότυπο μηχανών, εσείς πρέπει πρώτα να επιλέξει τη σωστή τάση, και να επιλέξει την εκτιμημένη τάση σύμφωνα με τις ανάγκες του πελάτη να επιλέξει τις αβούρτσιστες παραμέτρους τάσης κίνησης. Σημειώστε ότι η τάση χρησιμοποιούμενη δεν πρέπει να υπερβεί τη σειρά που διευκρινίζεται από την αβούρτσιστη κίνηση κατά τη διάρκεια των no-load και διαδικασιών πλήρης-φορτίων.
2. Επιλέξτε το μέγιστο ρεύμα της αβούρτσιστης κίνησης. Η μέθοδος το μέγιστο ρεύμα είναι να είσαι γνωστό το εκτιμημένο ρεύμα εισαγωγής της ΣΥΝΕΧΟΥΣ αβούρτσιστης μηχανής, και το μέγιστο ρεύμα είναι μεγαλύτερο ή ίσο 2 φορές το εκτιμημένο ρεύμα.
3. Επιλέξτε σύμφωνα με το εργασιακό περιβάλλον (όπως η θερμοκρασία, η υψηλή υγρασία, κ.λπ.). Η χαμηλή θερμοκρασία της αβούρτσιστης ΣΥΝΕΧΟΥΣ μηχανής δεν μπορεί να είναι χαμηλότερη από -20℃, και ο υψηλής θερμοκρασίας μπορεί να φθάσει σε 60℃. Η αδιάβροχη επεξεργασία μπορεί επίσης να επιτευχθεί.
4, ένα άλλο σημαντικό σημείο είναι η απαίτηση της μόνωσης παροχής ηλεκτρικού ρεύματος. Προκειμένου να εξασφαλιστεί η κανονική λειτουργία της αβούρτσιστης κίνησης, μεταξύ του επίγειου καλωδίου αιθουσών της ΣΥΝΕΧΟΥΣ αβούρτσιστης μηχανής και του άνεμος καλωδίου ΣΥΝΕΧΩΝ αβούρτσιστου μηχανών, η αντίσταση μόνωσης μεταξύ του επίγειου άνεμος καλωδίου αιθουσών και το πλαίσιο είναι μεγαλύτερες από 100 μεγαόμ 500VDC, και μπορεί να αντισταθεί 600VAC/50Hz/1mA/1 δεύτερος χωρίς διακοπή.
5. Η εξωτερικά διάμετρος και το ύψος της μηχανής, η διάμετρος του άξονα παραγωγής, εάν πρέπει να εξοπλιστεί με έναν μειωτή και άλλα σχετικά μέρη.
Εάν δεν υπάρχει καμία κατάλληλη προδιαγραφή, μπορεί να προσαρμοστεί σύμφωνα με τις πραγματικές ανάγκες.
| Λήξεις μηχανών |
| Λήξεις |
I/O |
Όροι |
Παρατήρηση |
| GND |
|
Έδαφος |
(μαύρο καλώδιο) αλεμένος |
| Vcc |
|
DC12V±10% |
(κόκκινο καλώδιο) παροχή ηλεκτρικού ρεύματος |
| FG |
VOH |
ΕΞΩ |
Min4V σε 5V 10KΩ σηκώνουν |
(κίτρινο καλώδιο) αυτό είναι η ανοικτή παραγωγή συλλεκτών που μπορεί να ανιχνεύσει την ταχύτητα περιστροφής χρησιμοποιώντας την παραγωγή FG σύμφωνα με τη μετατόπιση φάσης |
| Ένταση |
Min0V Max0.6V |
| FG ρεύμα |
Ανώτατο 5mA |
| FG ποσότητα σφυγμού |
12 σφυγμός/κύκλος |
| PWM |
Τάση εισαγωγής |
|
0~5V |
μπλε καλώδιο |
| VIH |
Ελάχιστο 2.0V |
Τρέξιμο μηχανών |
| VIL |
Ανώτατο 0.6V |
Στάση μηχανών |
| Συχνότητα PWM |
Max50KHz |
Συμβουλεψτε 15~25KHz |
| CW/CCW |
Τάση εισαγωγής |
|
0~5V |
άσπρο καλώδιο |
| VIH |
Ελάχιστο 2.0V |
CCW |
| VIL |
Ανώτατο 0.6V |
CW |
Χαρακτηριστική εφαρμογή:
- Συσκευές και ιατρικές συσκευές γραφείων
• Εκτυπωτής, αντιγραφέας, προβολέας, καταστροφέας εγγράφων
• Sphygmomanometer
- Εργαλείο δύναμης και εξοπλισμός ικανότητας
• Ηλεκτρικό κατσαβίδι, ηλεκτρικές υδραυλικές πένσες, ηλεκτρικό ψαλίδι,
• Πυροβόλο όπλο λωρίδων, καρέκλα μασάζ, treadmill
- Οικιακές συσκευές και προσωπική φροντίδα
• Εξαγνιστής αέρα, έξυπνη τουαλέτα, στεγνωτήρας τρίχας, ρόλερ τρίχας
• Μπλέντερ, όχημα αποκομιδής απορριμμάτων, καθαρότερες, μικρές οικιακές συσκευές παραθύρων
